Кронштейн Р-2

Товар Ед. Цена с НДС
Арт. 013935

Кронштейн Р-2 (3.407.1-143.8.60) 2,3 кг

шт. 207,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Изготовление кронштейна Р-2 осуществляется в соответсвии с Типовым проектом 3.407.1-143 "Опоры железобетонные ВЛ 10кВ".

Кронштейн Р-2 применяется на высоковольтных воздушных ЛЭП с неизолированными проводами номинальным напряжением 6 кВ,10 кВ. При помощи кронштейна Р-2 осуществляется крепление к опорам ЛЭП вентильных разрядников РВО-6У1, РВО-10У1. Кронштейн присоединяется к металлоконструкции опоры сваркой.


Спецификация кронштейна Р-2

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ8509-86 1 2,70
2 Полоса 5х30 ГОСТ103-76 L=79 1
3 Круг 10 ГОСТ2590-71 L=1665 1



Размеры кронштейна Р-2

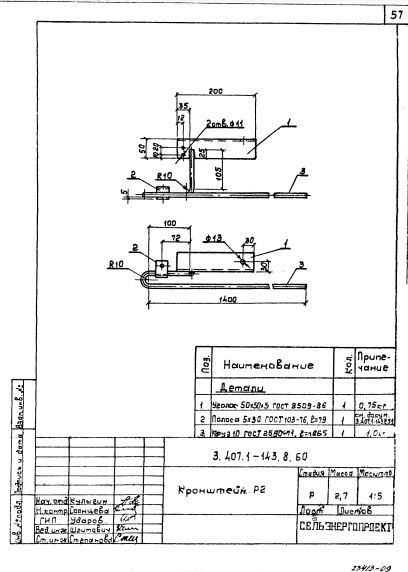

Чертеж кронштейна Р-2

Варианты обозначения: кронштейн Р-2, Р2, Р 2
