Кронштейн Р-1

Товар Ед. Цена с НДС
Арт. 013934

Кронштейн Р-1 (3.407.1-143.8.59) 1,4 кг

шт. 126,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Кронштейн Р-1 изготавливается согласно Типового проекта 3.407.1-143 "Опоры железобетонные ВЛ 10кВ".

Кронштейн Р-1 применяется при осуществлении крепления вентильных разрядников  РВО-6У1 и РВО-10У1 к опорам воздушных высоковольтных ЛЭП напряжением 10 кВ с неизолированными проводами. Присоединение кроншейна к металлоконструкциям осуществляется методом сварки.


Спецификация кронштейна Р-1

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х50 ГОСТ103-76 1 1.40
2 Полоса 5х30 ГОСТ103-76 L=79 1
3 Круг 10 ГОСТ2590-71 L=1360 1



Размеры кронштейна Р-1

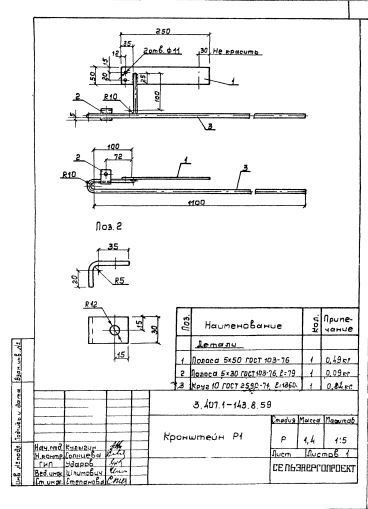

Чертеж кронштейна Р-1

Варианты обозначения: кронштейн Р-1, Р1, Р 1
