Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Кронштейн РА-1 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.64).
Кронштейн РА-1 предназначен для установки разъединителя типа РЛНД при монтаже разъединительных пунктов воздушных ЛЭП номинальным напряжением 10 кВ. Крепление кронштейна на стойки СВ105-110 осуществляется двумя хомутами типа Х-7, крепление на железобетонных стойках СНВ-7-13 выполняется хомутами Х-37. Хомуты поставляются по отдельному заказу.
Спецификация кронштейна РА-1
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 50х50х5 ГОСТ8509-86 | 1 | 13,80 |
| 2 | Уголок 50х50х5 ГОСТ8509-86 | 1 | |
| 3 | Уголок 50х50х5 ГОСТ8509-86 | 2 | |
| 4 | Уголок 50х50х5 ГОСТ8509-86 | 2 | |
| 5 | Круг 12 ГОСТ2590-71 | 4 | |
| 6 | Болт М12х40 ГОСТ7798-70 | 2 | |
| 7 | Гайка М12 ГОСТ5915-70 | 6 |

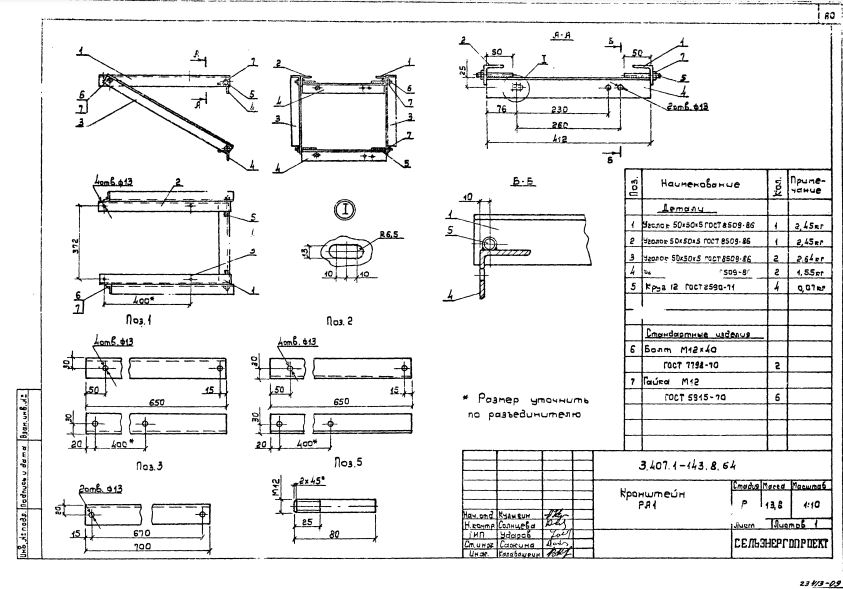

Размеры кронштейна РА-1
Варианты обозначения: кронштейн РА-1, РА1, РА 1
