Оголовок ОГ-60, ОГ-60М

Товар Ед. Цена с НДС
Арт. 013923

Оголовок ОГ-60, ОГ-60М (20.0027 11.01) 30,3 кг

шт. 2 886,00руб.

Оголовок ОГ-60, ОГ-60М используется при выполнении крепления изолированных проводов линии электропередачи 10 кВ к опорам СВ, в период их установки.

Спецификация оголовка ОГ-60, ОГ-60М

Позиция Наименование детали Количество Масса, кг
1 Полоса 8х80-В ГОСТ103-76 L=485 1 30,30
2 Полоса 6х70-В ГОСТ103-76 L=195 4
3 Болт М16х220 ГОСТ 7798-70  1
4 Болт М16х76 ГОСТ 7798-70  2
5 Гайка 2М16 3



Размеры оголовка ОГ-60, ОГ-60М

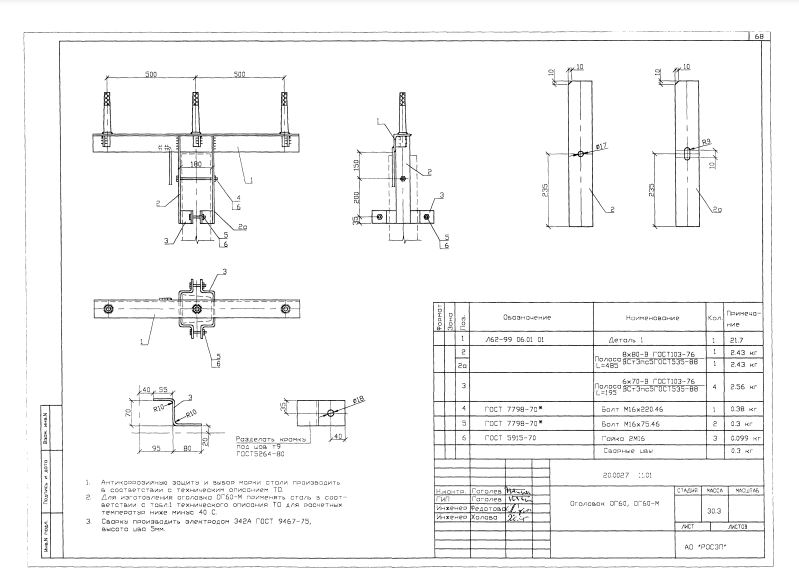

Чертеж оголовка ОГ-60, ОГ-60М

Для изготовления накладки ОГ-60М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.

Варианты обозначения: накладка ОГ-60, ОГ60, ОГ 60, ОГ-60М, ОГ60М, ОГ 60М
