Оголовок ОГ-3

Товар Ед. Цена с НДС
Арт. 013904

Оголовок ОГ-3 (3.407.1-136.03.01) 2,6 кг

шт. 395,01руб.

На деревянных опорах ЛЭП 0,4 кВ крепление неизолированных проводов осуществляется при помощи оголовка ОГ-3.

Оголовок ОГ-3 также служит для одновременной установки нескольких штыревых изоляторов серий ТФ-20 01, НС-18А.

Спецификация оголовка ОГ-3

Позиция Наименование детали Количество Масса, кг
1 Полоса 6х50 ГОСТ103-75 L=580 1 2,60
2 Штырь Ш-16-К-25 ГОСТ18381-80 2
3 Болт М16х240 ГОСТ7798-70 1
4 Гайка М16  ГОСТ5915-70 2
5 Шайба 16 ГОСТ5915-70 2



Размеры оголовка ОГ-3

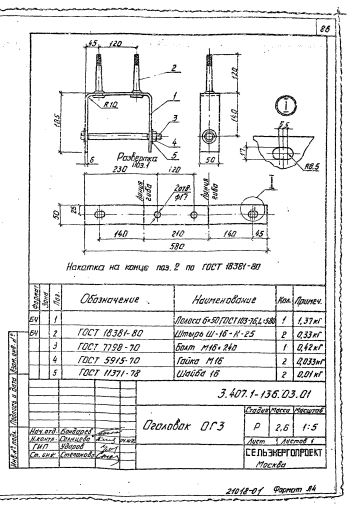

Чертеж оголовка ОГ-3

Варианты обозначения: оголовок ОГ-3, ОГ3, ОГ 3
