Накладка ОГ-10

Товар Ед. Цена с НДС
Арт. 013911

Накладка ОГ-10 (3.407.1-143.8.33) 4,5 кг

шт. 569,00руб.

Накладка ОГ-10 используется на линиях электропередачи 6 кВ, 10 кВ, провода которых не обладают изоляционными свойствами. К накладке ОГ-10  приварена петля, оснащенная серьгой типа СРС-7-16.

Спецификация накладки ОГ-10

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ8509-86 1 4,50
2 Петля-круг 16 ГОСТ2590-71 1
3 Болт М20х40 ГОСТ 7798-70 2
4 Гайка М20 ГОСТ 5915-70 2
5 Серьга СРС-7-16 ГОСТ2725-78 1



Размеры накладки ОГ-10

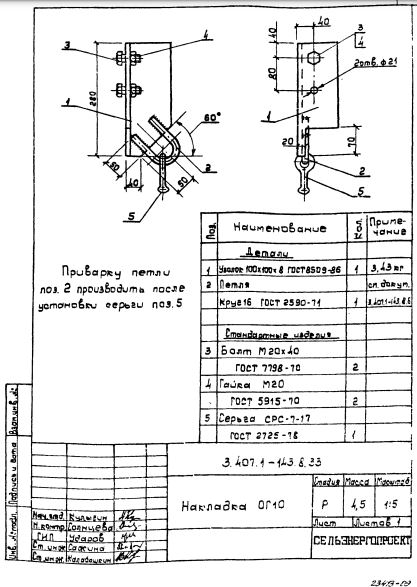

Чертеж накладки ОГ-10

Варианты обозначения: накладка ОГ-10, ОГ10, ОГ 10
