Оголовок ОГ-13

Товар Ед. Цена с НДС
Арт. 013914

Оголовок ОГ-13 (3.407.1-143.8.36) 7,3 кг

шт. 817,00руб.

Оголовок ОГ-13 применяется для крепления изоляторов штыревых (ШФ-10Г, ШФ-20Г) и натяжных подвесок к угловым и анкерным опорам ЛЭП 10кВ, при их пересечении с инженерными зданиями и сооружениями.

К оголовку ОГ-13 приварены две петли, каждая из которых снабжена серьгой типа СРС-7-16.

Спецификация оголовка ОГ-13

Позиция Наименование детали Количество Масса, кг
1 Уголок 90х90х7 ГОСТ8509-86 1 7,30
2 Уголок 50х50х5 ГОСТ8509-86 2
3 Полоса 7х50 ГОСТ103-75 1
4 Круг 22 ГОСТ2590-71 1
5 Круг 16 ГОСТ2590-71 2
6 Серьга СРС-7-16 ГОСТ2725-78 2



Размеры оголовка ОГ-13

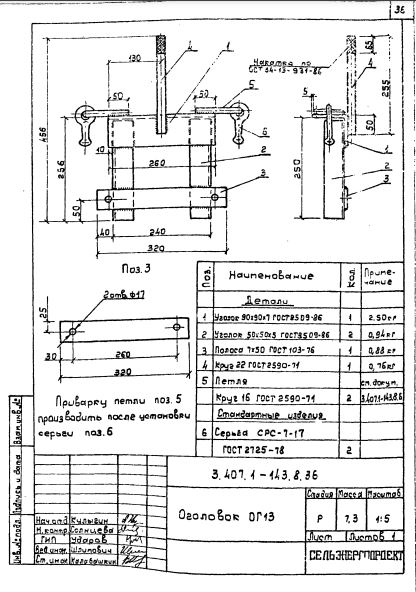

Чертеж оголовка ОГ-13

Варианты обозначения: оголовок ОГ-13, ОГ13, ОГ 13
