Накладка ОГ-8

Товар Ед. Цена с НДС
Арт. 013909

Накладка ОГ-8 (3.407.1-143.8.31) 3,1 кг

шт. 516,50руб.

При креплении натяжных подвесок, расположенных на базе угловых анкерных опор типа УАО10-1 и УАО10-2, используют накладку ОГ-8. С противоположных сторон к накладке ОГ-8 приварены две петли, каждая из которых оснащена серьгой серии СРС-7-16. К опорам ЛЭП 6 кВ - 10 кВ накладка ОГ-8 крепится при помощи болта Б5. Заказ и поставка болта Б5 осуществляются отдельно.

Спецификация накладки ОГ-8

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 3,10
2 Петля-круг 16 ГОСТ2590-71 2
3 Серьга СРС-7-16 ГОСТ2725-78 2



Размеры накладки ОГ-8

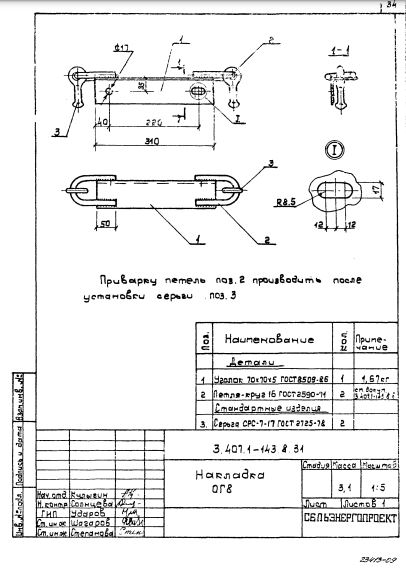

Чертеж накладки ОГ-8

Варианты обозначения: накладка ОГ-8, ОГ8, ОГ 8
