Оголовок ОГ-14

Товар Ед. Цена с НДС
Арт. 013915

Оголовок ОГ-14 (3.407.1-143.8.37) 7,6 кг

шт. 844,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Оголовок ОГ-14 служит для крепления изолирующих натяжных подвесок и штыревых изоляторов  к анкерным переходным и угловым опорам линии электропередачи 10 КВ в тех случаях, когда ЛЭП пересекаются с инженерными зданиями и сооружениями.

Каждая из двух петель, расположенных на оголовке ОГ-14, снабжена серьгой типа СРС-7-16.

Спецификация оголовка ОГ-14

Позиция Наименование детали Количество Масса, кг
1 Лист 6 ГОСТ19903-14 L=330 1 7.60
2 Круг 16 ГОСТ 2590-71 2
3 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 1
4 Серьга СРС 7-16 ГОСТ 2725-78 2

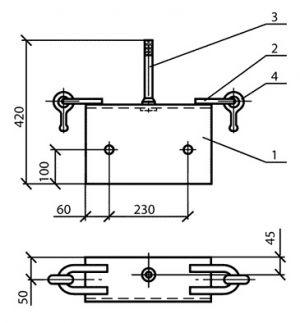

Размеры оголовка ОГ-14

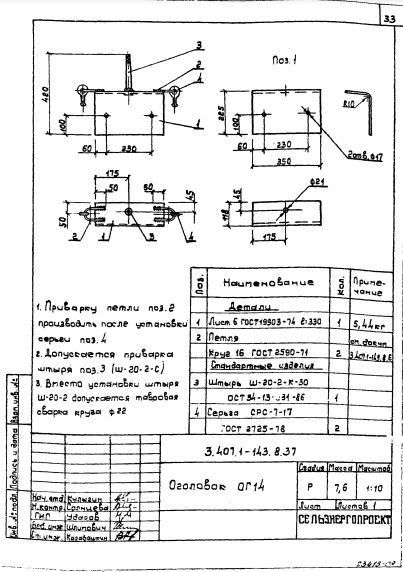

Чертеж оголовка ОГ-14

Варианты обозначения: оголовок ОГ-14, ОГ14, ОГ 14
