Накладка ОГ-12

Товар Ед. Цена с НДС
Арт. 013913

Накладка ОГ-12 (3.407.1-143.8.35) 4,3 кг

шт. 595,00руб.

Накладка ОГ-12 используется на ЛЭП 6 кВ, 10 кВ.

При помощи накладки ОГ-12 осуществляется двойное присоединение проводов концевой анкерной опоры (ПА10-5) с неизолированными проводами к траверсе ТМ21, при пересечении опоры с различными зданиями и сооружениями.

К накладке ОГ-12 приварена петля, снабженная серьгой типа СРС-7-16.

Спецификация накладки ОГ-12

Позиция Наименование детали Количество Масса, кг
1 Уголок 90х90х7 ГОСТ8509-86 1 4,30
2 Круг 16 ГОСТ2590-71 1
3 Болт М20х50 ГОСТ7798-70 2
4 Гайка М20 ГОСТ5915-70 4
5 Серьга СРС-71-17 ГОСТ2725-78 1



Размеры накладки ОГ-12

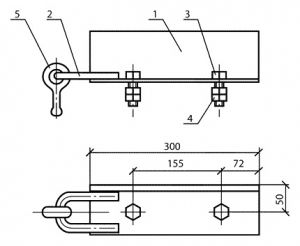

Чертеж накладки ОГ-12

Варианты обозначения: накладка ОГ-12, ОГ12, ОГ 12
