Накладка ОГ-6

Товар Ед. Цена с НДС
Арт. 013907

Накладка ОГ-6 (3.407.1-143.8.29) 4,8 кг

шт. 591,99руб.

На линиях электропередачи 6 кВ - 10 кВ крепление подвесок натяжных, изолирующих, расположенных на стеклянных (ПС-70Е) и фарфоровых (ПФ-70А) изоляторах, выполняется накладками ОГ-6.

Накладка ОГ-6 имеет две петли, каждая из которых снабжена серьгой серии СРС-7-16.

Крепление накладки ОГ-6 производится к угловым анкерным опорам стоек из железобетона длиной не более 13м при помощи болта Б1. Поставка болта Б1 осуществляется отдельно.

Спецификация накладки ОГ-6

Позиция Наименование детали Количество Масса, кг
1 Уголок 90х90х7 ГОСТ8509-86 1 4,80
2 Круг 16 ГОСТ2590-71 2
3 Серьга СРС-7-16 ГОСТ2725-16 2



Размеры накладки ОГ-6

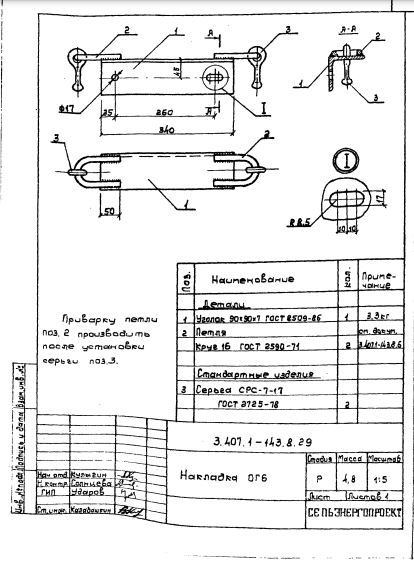

Чертеж накладки ОГ-6

Варианты обозначения: накладки ОГ-6, ОГ6, ОГ 6
