Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Накладка ОГ-52, ОГ-52М выпускается в соответствии с типовым проектом Л56-97 (Л56-97 04.04).
При установке переходных анкерных опор крепление центрального провода ЛЭП 10 кВ выполняется при помощи изолятора накладкой ОГ-52, ОГ-52М. На накладке ОГ-52, ОГ-52М расположена специальная петля с серьгой типа СРС-7-16.
Применение накладки ОГ-52, ОГ-52М возможно только совместно с траверсой типа ТМ-73, для присоединения к которой используют хомут серии Х-51. Заказ и доставка хомута серии Х-51 осуществляются отдельно.
Спецификация Накладки ОГ-52,ОГ-52М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Круг B16 ГОСТ 2590-88 L=240 | 1 | 1,52 |
| 2 | Полоса Б8х80 ГОСТ103-76 L=150 | 1 | |
| 3 | Серьга СРС-7-16 | 1 |

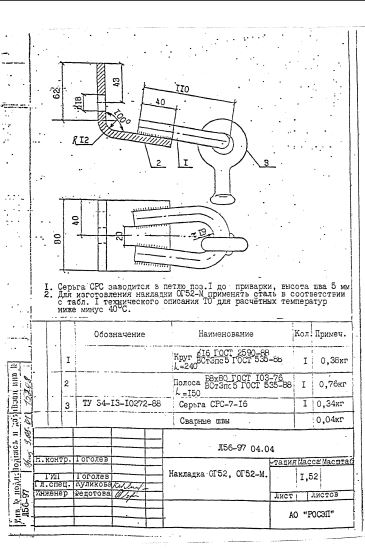

Размеры накладки ОГ-52, ОГ-52М
Для изготовления накладки ОГ-52М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Варианты обозначения: накладка ОГ-52, ОГ52, ОГ 52, ОГ-52М, ОГ52М, ОГ 52М
