Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Накладка ОГ-5 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.28).
При установке анкерных опор (10 кВ) произвести последовательный переход провода, протянутого от одной натяжной подвески к другой, поможет накладка ОГ-5. На накладке находится круг с надсечкой для присоединения штыревого изолятора ШФ-20в или колпачка К-6. Применяется накладка ОГ-5 совместно с накладками ОГ-2. Монтаж накладки ОГ-5 осуществляется на верхнем срезе опор СВ-105,СВ-110 при помощи болта Б-5. Болт необходимо заказывать отдельно.
Габаритные размеры: 50х50х380 мм
Спецификация Накладки ОГ-5:
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 5х50 ГОСТ103-76 L=215 | 1 | 1.10 |
| 2 | Круг 20 ГОСТ2590-71 | 1 |

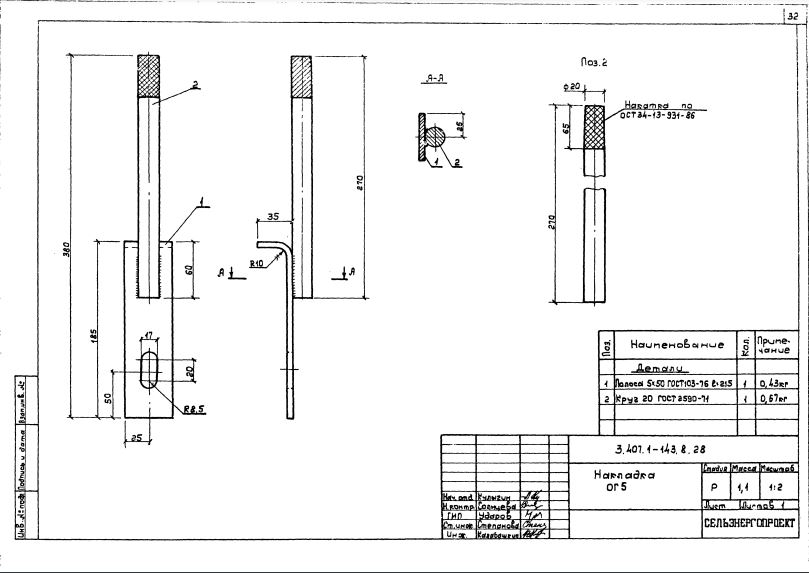

Размеры накладки ОГ-5
Варианты обозначения: накладка ОГ-5, ОГ5, ОГ 5
