Траверса ТН-8

Товар Ед. Цена с НДС
Арт. 013797

Траверса ТН-8 (3.407.1-136.3-27) 6,1 кг

шт. 614,88руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТН-8 производится в соответствии с типовым проектом 3.407.1-136 выпуск 3 (лист 3.407.1-136.3-27)

Траверса ТН-8 используется при установке опор низковольтных воздушных ЛЭП напряжением 0,4 кВ в случае одинарного крепления проводов на опорах. Штыри траверсы Ш16-С-25 расчитаны на установку изоляторов типа НС-18а. Фиксация изоляторов осуществляется колпачками К-5.  Закрепление траверсы на опоре выполняется хомутами. Хомуты не включаются в комплект поставки траверсы. Тип применяемого хомута зависит от вида опоры. Крепление траверсы ТН-8 к опоре СВ95 производится хомутом Х-10, а к опоре СВ105 - хомутом Х-42.



Спецификация траверсы ТН-8

Позиция Наименование детали Количество Масса, кг
1 Траверса ТН 9 1 6,1
2 Уголок 63х63х5 ГОСТ8509-86 L=400 1
3 Круг 18 ГОСТ2590-71 L=170 1



Размеры траверсы ТН-8

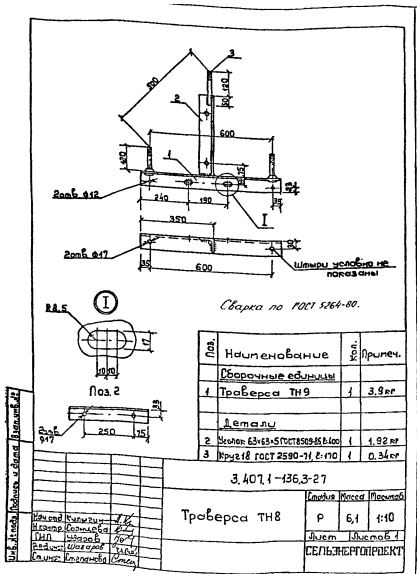

Чертеж траверсы ТН-8

Варианты обозначения: траверса ТН-8, TH8, TH-8
