Траверса ТН-13

Товар Ед. Цена с НДС
Арт. 013802

Траверса ТН-13 (3.407.1-143.8-53) 4,3 кг

шт. 433,44руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТН-13 производятся в соттветствии с типовым проектом 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-53)

Траверса ТН-13 предназначена для одинарного крепления проводов при установке опор низковольтных воздущных линий номинальным напряжением 0,4 кВ. На траверсе имеется один штырь для установки изолятора. На изолятор для закрепления устанавливается колпачок. Траверса крепится к опоре хомутом. Разные типоразмеры хомутов применяются для крепления к разным опорам. Например, к опоре СВ95 траверса крепится хомутом Х-10, а к опоре СВ105 крепление выполняется хомутом Х-42. Заказ хомута необходимо производить отдельно для конкретной опоры .



Спецификация траверсы ТН-13

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-85 1 4,30
2 Штырь Ш-15-К-25 ГОСТ 34-13-931-85 1



Размеры траверсы ТН-10:

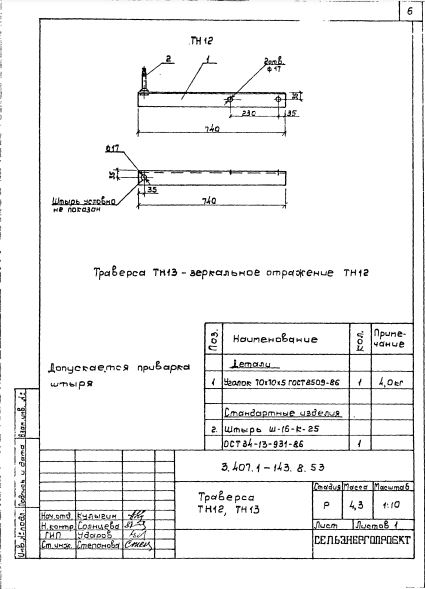

Чертеж траверсы ТН-13

Варианты обозначения: траверса ТН-13, TH13, TH-13
