Траверса ТН-3

Товар Ед. Цена с НДС
Арт. 013792

Траверса ТН-3 (3.407.1-136.01.05) 2,2 кг

шт. 221,76руб.

Траверсы ТН-3 выпускается по типовому проекту 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.05)

С помощью траверсы ТН-3 осуществляется одинарное крепление проводов при установке опор низковольтных ЛЭП напряжением до 0,4 кВ. Крюк и штырь траверсы ТН-3 предназначены для установки изоляторов ТФ-20, НС-20, НФО-18 и фиксации их колпачками КП-18. Зарепление траверсы на опоре ЛЭП выполняется хомутами, поставляемыми по отдельному заказу. Подбор хомута производится в зависимости от вида опоры. Так, на опору СВ95 траверса ТН-3 крепится хомутом Х-10, а на опору СВ105 - хомутом Х-42.



Спецификация траверсы ТН-3

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х4 ГОСТ8509-72 L=375 1 2.20
2 Круг 16 ГОСТ2590-71 L=635 1



Размеры траверсы ТН-3

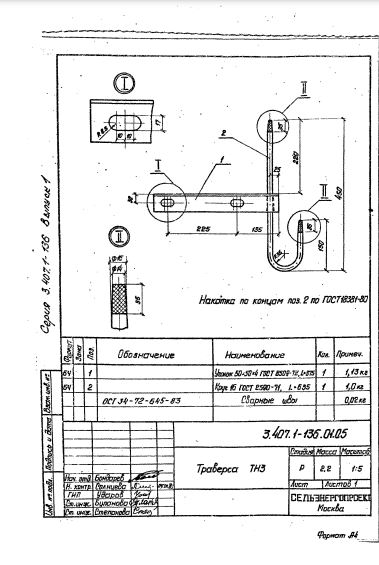

Чертеж траверсы ТН-3

Варианты обозначения: траверса ТН-3, TH3, TH-3
