Траверса ТН-11

Товар Ед. Цена с НДС
Арт. 013800

Траверса ТН-11 (3.407.1-143.8-52) 24,8 кг

шт. 2 535,68руб.

Траверсы ТН-11 выпускаются в соответствии с типовым проектом 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)

Траверса ТН-11 используется на опорах низковольтных воздушных ЛЭП номинальным напряжением 0,4 кВ для одинарного крепления проводов к опорам. Траверса имеет пять штырей под изоляторы, которые фиксируются на траверсе колпачками. Крепление траверсы на опоре выполняется через специальные отверстия при помощи хомутов. Хомуты поставляются по отдельному заказу. Существуют разные виды хомутов, расчитанные на крепление к опорам определенного вида.  Для крепления на опору СВ95 применяется хомут Х-10, с опорой СВ105 необходимо использовать хомут Х-42.



Спецификация траверсы ТН-11

Позиция Наименование детали Количество Масса, кг
1 Уголок 90х90х7 ГОСТ8509-85 L=430 1 16.00
2 Полоса 5х50 ГОСТ 103-76 2
3 Полоса 5х50 ГОСТ 103-76 1
4 Штырь Ш-16-К-25 ГОСТ 34-13-931-86 5
5 Болт М16х30 ГОСТ 7798-70 2
6 Гайка М16 ГОСТ5915-70 2



Размеры траверсы ТН-11:

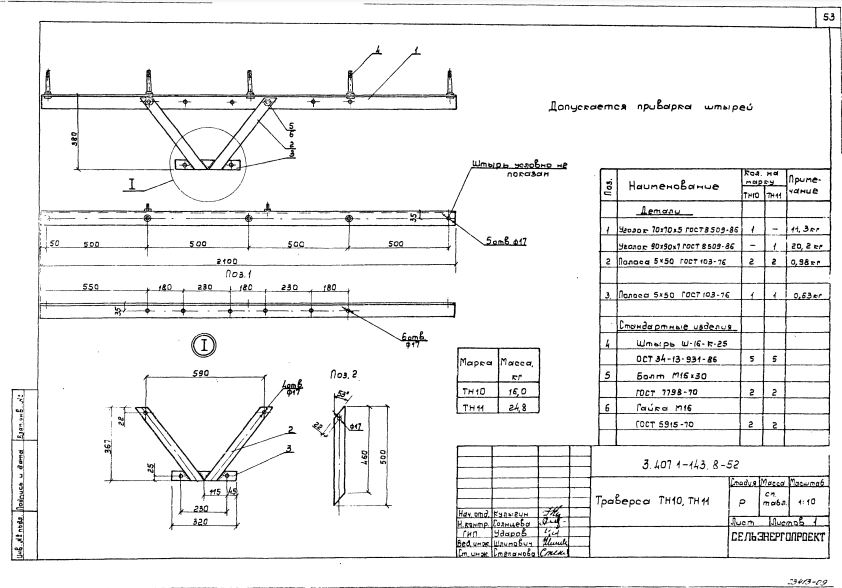

Чертеж траверсы ТН-11

Варианты обозначения: траверса ТН-11, TH11, TH-11
