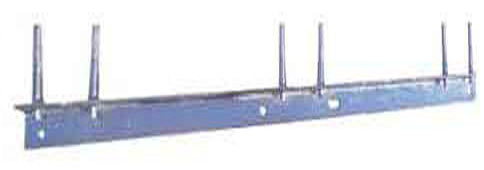

Траверса ТН-5

Товар Ед. Цена с НДС
Арт. 013794

Траверса ТН-5 (3.407.1-136.09.01) 8,7 кг

шт. 876,96руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТН-5 производится в соответствии с типовым проектом 3.407.1-136 выпуск 1 (лист 3.407.1-136.09.01)

Траверса ТН-5 применяется при одинарном креплении проводов на опорах низковольтных ЛЭП напряжением 0,4 кВ. Изоляторы типа НС-18а устанавливаются на штыри траверсы ТН-5 и фиксируются колпачками К-5. Отверстия, расположенные на траверсе, позволяют закрепить траверсу на опоре при помощи хомутов. Выбор необходимого хомута определяется типом опоры. На опоре СВ95 траверса крептся хомутом Х-10, а на опоре СВ105 - хомутом Х-42. Заказ хомута осуществляется отдельно. В стандартный комплект поставки траверсы ТН-5 хомуты не входят.



Спецификация траверсы ТН-5

Позиция Наименование детали Количество Масса, кг
1 Уголок 63х63х5 ГОСТ8509-72 L=1390 1 8,70
2 Штырь Ш-15 К-25 6



Размеры траверсы ТН-5

Чертеж траверсы ТН-5

Варианты обозначения: траверса ТН-5, TH5, TH-5
