Траверса ТН-15

Товар Ед. Цена с НДС
Арт. 013804

Траверса ТН-15 (3.407.1-143.3-30) 0,7 кг

шт. 89,60руб.

Траверсы ТН-15 изготавливаются по типовому проекту 3.407.1-143 выпуск 1 (лист 3.407.1-143.3-30)

Траверса ТН-15 применяется при установке опор низковольтных линий номинальным напряжением 0,4 кВ и предназначена для одинарного крепления проводов на опорах. С траверсой используются изоляторы типов НС-20, ТФ-20 и НФО-18, которые устанавливаются на штырь траверсы и закрепляются колпачками КП-18. Крепление траверсы на опоре выполняется хомутом, типоразмер которого выбирается в зависимости от вида опоры. С опорой СВ95 применяется хомут Х-10, а с опорой СВ105 - хомут Х-42. Хомут поставляется отдельным заказом.



Спецификация траверсы ТН-15

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х40 ГОСТ103-76 L=60 1 0,70
2 Круг 16 ГОСТ 2530-71 r=355 1
3 Болт М10х25 ГОСТ 7798-70 1
4 Гайка М10 ГОСТ 5915-70 1



Размеры траверсы ТН-15:

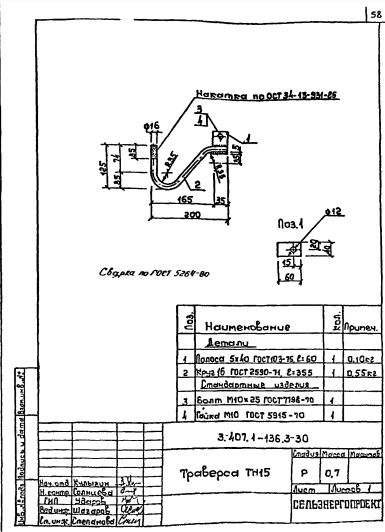

Чертеж траверсы ТН-15

Варианты обозначения: траверса ТН-15, TH15, TH-15
