Траверса ТН-10

Товар Ед. Цена с НДС
Арт. 013799

Траверса ТН-10 (3.407.1-143.8-52) 16 кг

шт. 1 781,12руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТН-10 выпускаются в соответствии с типовым проектом 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)

Траверса ТН-10 применяется при одинарном креплении проводов на опорах, устанавливаемых при прокладке низковольных воздушных линий напряжением 0,4 кВ. Штыри, приваренные к траверсе, предназначены для установки изоляторов и крепления их колпачками. Для крепления траверсы ТН-10 на опоре применяются хомуты, подбираемые индивидуально под каждый тип опоры. Так, хомут Х-10 используется для установки траверсы на опору СВ95, а хомут Х-42 - на опору СВ105. На поставку хомута выполняется отдельный заказ.



Спецификация траверсы ТН-10

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-85 L=430 1 16.00
2 Полоса 5х50 ГОСТ 103-76 2
3 Полоса 5х50 ГОСТ 103-76 1
4 Штырь Ш-16-К-25 ГОСТ 34-13-931-86 5
5 Болт М16х30 ГОСТ 7798-70 2
6 Гайка М16 ГОСТ5915-70 2



Размеры траверсы ТН-10:

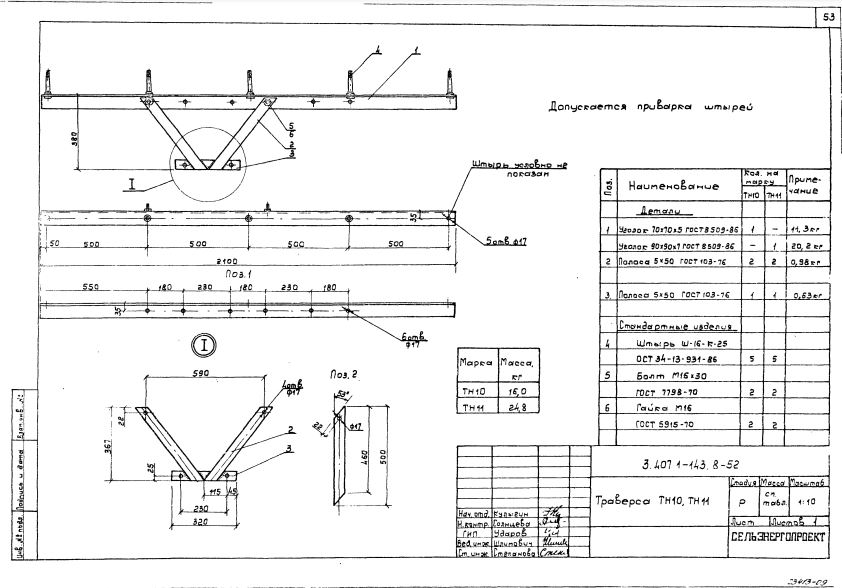

Чертеж траверсы ТН-10

Варианты обозначения: траверса ТН-10, TH10, TH-10
