Траверса ТН-2

Товар Ед. Цена с НДС
Арт. 013791

Траверса ТН-2 (3.407.1-136.01.02) 2,7 кг

шт. 272,16руб.

Траверсы ТН-2 производится в соответствии с типовым проектом 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.02)

Траверса ТН-2 предназначена для осуществления одинарного крепления проводов, выполняемого при установке опор для воздушных линий электропередач напряжением 0,4 кВ.  На приваренные к траверсе штыри могут устанавливаться изоляторы типа НС-20, НФО-18, ТФ-20 и колпачок Кп-18. Крепление траверсы к опорам осуществляется с помощью хомутов через два овальных отверстия. Хрмуты подбираются для конкретного типа стойки. Например, для стойки СВ105 требуется хомут Х-42, а для стойки СВ95 - хомут Х-10.



Спецификация траверсы ТН-2

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х4 ГОСТ8509-72 L=430 1 2.70
2 Круг 18 ГОСТ2590-71 L=355 2



Размеры траверсы ТН-2:

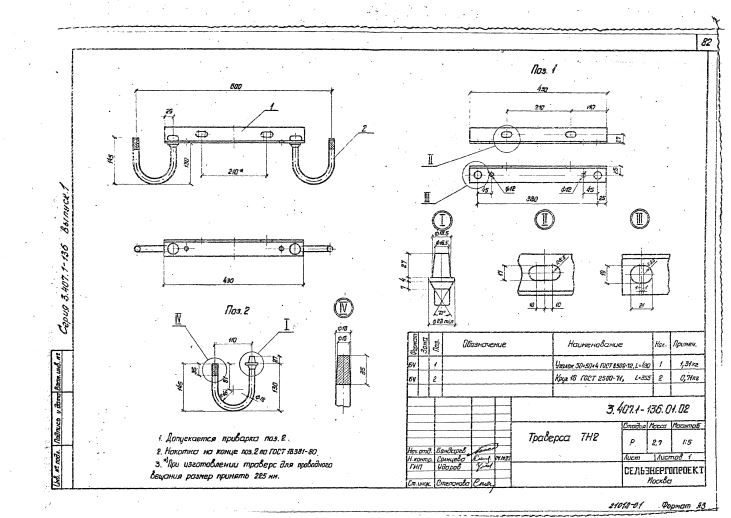

Чертеж траверсы ТН-2

Варианты обозначения: траверса ТН-2, TH2, TH-2
