Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТН-1 выпускается в соответствии с типовым проектом 3.407.1-136 выпуск 1 (3.407.1-136.01.01).
Траверса ТН-1 применяется для одинарного крепления проводов на опорах воздушных линий электропередач напряжением до 0,4 кВ. Конструкция траверсы имеет специальный штырь и специальные крюки, предназначенные для установки изоляторов типа ТФ-20 и НС-18 с колпачком К-5. Крепление траверсы выполняется через два отверстия межосевым расстоянием 210 мм на различных стойках с помощью хомута. Размер хомута выбирается в зависимости от типа стойки. Комплектация траверсы хомутом осуществляется по отдельному заказу.
Габариты изделия: 50х430х860мм
Спецификация траверсы ТН-1
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 50х50х6 ГОСТ 8509-72 L=630 | 1 | 4,0 |
| 2 | Круг 18 ГОСТ 2590-71 L=355 | 2 | |
| 3 | Круг 18 ГОСТ 2590-71 L=300 | 1 |

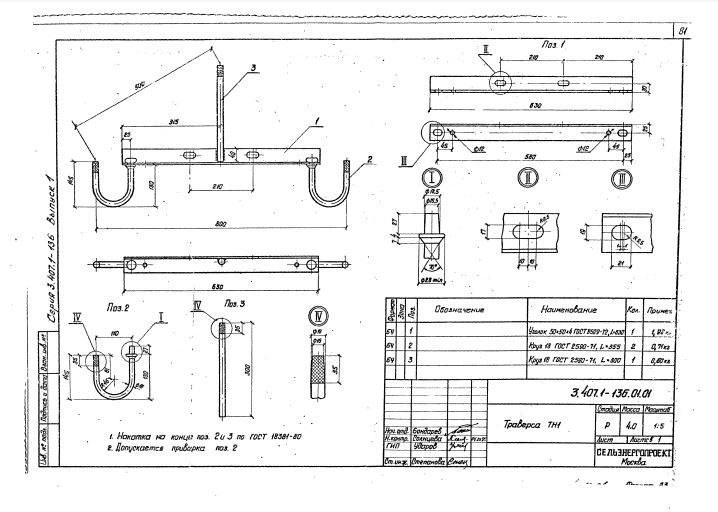

Размеры траверсы ТН-1:
Варианты обозначения: траверса ТН-1, TH1, TH-1
