Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

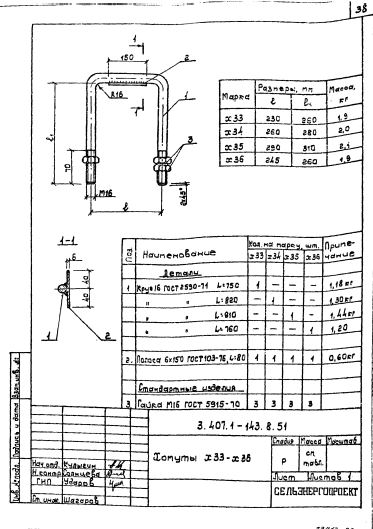

Хомуты Х-33, Х-34, Х-35, Х-36 выпускаются в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.51).
При осуществлении крепления неизолированных проводов к металлоконструциям на железобетонных стойках СВ-164-12 длиной 16,4 м в процессе монтажа ЛЭП номинальным напряжением 6 кВ, 10 кВ применяются хомуты Х-33, Х-34, Х-35, Х-36.
Конструктивно хомуты выполняются в виде скобы, на концах которой наносится резьба и навинчиваются гайки. Материал, из которого изготавливаются хомуты - качественная сталь. Придание хомутам защитной антикоррозионной способности осуществляется лакокрасочным покрытием или оцинковыванием.
Размеры Хомутов Х-33, Х-34, Х-35, Х-36:
| Марка хомута | Геометрические размеры, мм | Масса, кг | ||
|---|---|---|---|---|
| Н | L | L1 | ||
| Хомут Х-33 | 230 | 260 | 70 | 1,80 |
| Хомут Х-34 | 260 | 280 | 70 | 2,0 |
| Хомут Х-35 | 290 | 310 | 70 | 2,60 |
| Хомут Х-36 | 245 | 260 | 70 | 1,90 |
Спецификация Хомутов Х-33, Х-34, Х-35, Х-36:
| Позиция | Наименование детали | Количество |
|---|---|---|
| 1 | Круг 16 ГОСТ 2590-71 | 1 |
| 2 | Полоса 6х150 ГОСТ 103-76 | 1 |
| 3 | Гайка М16 ГОСТ 5915-70 | 3 |
