Узел крепления У-71

Товар Ед. Цена с НДС
Арт. 014049

Узел крепления У-71 (Л57-97.06.01) 23,7 кг

шт. 3 872,00руб.
Арт. 091827

Узел крепления У-71 (29.0008-17) 23,7 кг

шт. 3 872,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Узел крепления У-71 используется при монтаже подкосов, выполняемом на различных опорах воздушных ЛЭП напряжением 10 кВ.

Спецификация узла крепления У-71

Позиция Наименование детали Количество Масса, кг
1 Круг В20 ГОСТ2510-81 L=130 2 23,70
2 Полоса В16х120 ГОСТ103-76 L=140 2
3 Полоса В16х50 ГОСТ103-76 L=130 2
4 Полоса В16х100 ГОСТ103-76 L=200 1
5 Полоса В16х85 ГОСТ103-76 L=170 1
6 Уголок 70х70х6 ГОСТ103-76 L=330 4
7 Круг В20 ГОСТ2510-81 L=200 1
8 Гайка М24 ГОСТ5915-70 10



Размеры узла крепления У-71

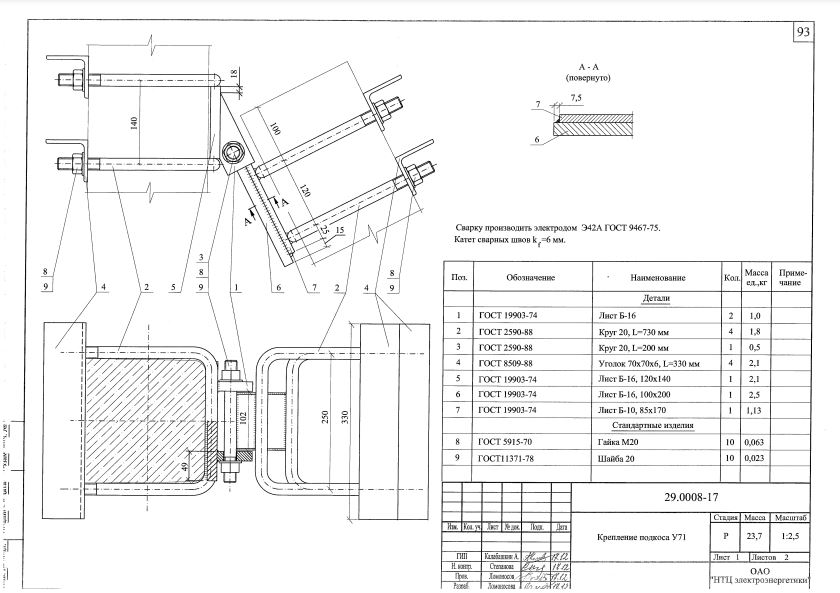

Чертеж узла крепления У-71

Варианты обозначения: узел крепления У-71, У71, У 71
