Узел крепления У-52

Товар Ед. Цена с НДС
Арт. 014048

Узел крепления У-52 (27.0002-41), 7,1 кг

шт. 764,00руб.
Арт. 091100

Узел крепления У-52 (Л56-97.04.01) 7,0 кг

шт. 754,00руб.
Арт. 091101

Узел крепления У-52 М (Л56-97.04.01) 7,3 кг

шт. 780,00руб.

Узел крепления У-52 необходим для осуществления крепежа подкосов на опорах воздушных ЛЭП напряжением 10 кВ. Узел может применяться с анкерными, угловыми, ответвительными и концевыми опорами.

Спецификация узла крепления У-52

Позиция Наименование детали Количество Масса, кг
1 Полоса 8х80 ГОСТ103-76 L=550 1 7,10
2 Круг 20 ГОСТ2590-88 L=650 1
3 Уголок 70х70х6 ГОСТ103-76 L=275 1
4 Болт М20х240 ГОСТ7798-70 1
5 Гайка М20 ГОСТ5915-70 3
6 Шайба 20 ГОСТ11371-78 4
7 Шайба 20,65 ГОСТ6402-70 3



Размеры узла крепления У-52

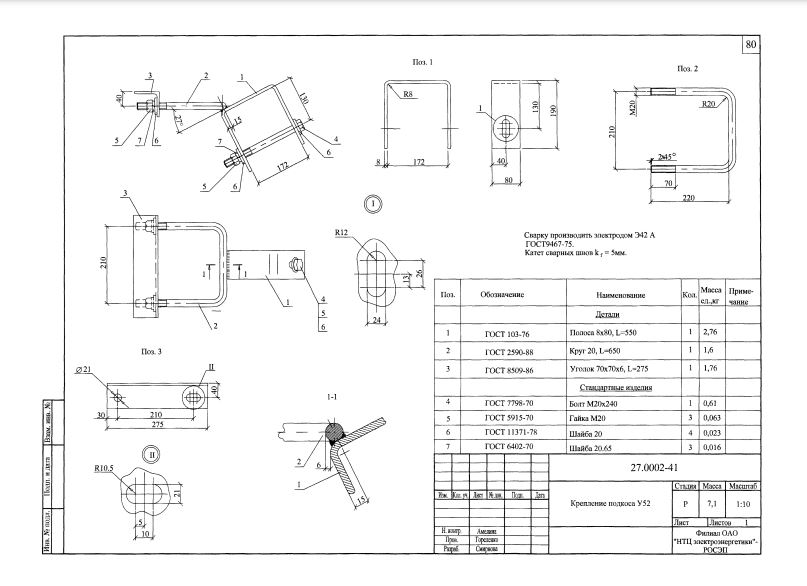

Чертеж узла крепления У-52

Варианты обозначения: узел крепления У-52, У52, У 52
