Узел крепления У-3

Товар Ед. Цена с НДС
Арт. 014045

Узел крепления У-3 (3.407.1-136.3-32) 7,6 кг

шт. 780,00руб.

Узел крепления У-3 используется в процессе крепления подкосов на анкерных, концевых, переходных и ответвительных опорах воздушных ЛЭП напряжением 0,4 кВ. С узлом крепления У-3 применяются стойки СВ-95-2 .

Данный узел крепления применим как при прокладке ЛЭП с неизолированными проводами, так и при монтаже ЛЭП с изолированными проводами при совместной подвеске с неизолированными проводами.

Спецификация узла крепления У-3

Позиция Наименование детали Количество Масса, кг
1 Круг В20 ГОСТ2590-71 L=650 2 7,60
2 Полоса 10х60 ГОСТ103-76 L=270 2
3 Полоса 6х120 ГОСТ103-76 L=270 1
4 Гайка М20 ГОСТ5915-70 5



Размеры узла крепления У-3

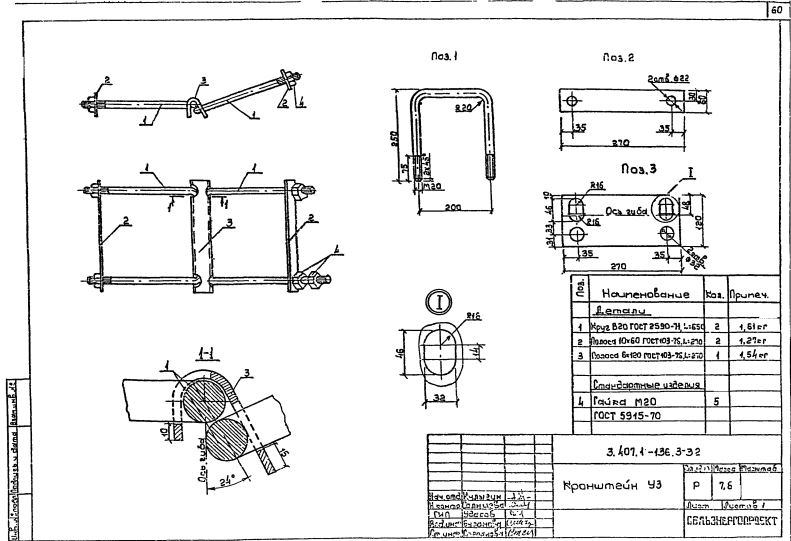

Чертеж узла крепления У-3

Варианты обозначения: узел крепления У-3, У3, У 3
