Узел крепления У-5

Товар Ед. Цена с НДС
Арт. 014047

Узел крепления У-5 (3.407.1-143.8.43), 34,2 кг

шт. 3 419,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Узел крепления У-5 используется в случае пересечения воздушной ЛЭП с другими инженерными сооружениями. С  помощью узла крепления данного типа осуществляется монтаж подкосов к переходной опоре ПА10-5 (база стоек СВ-164-12).

Спецификация узла крепления У-5

Позиция Наименование детали Количество Масса, кг
1 Полоса 6х150 ГОСТ103-76 L=455 1 34,20
2 Полоса 6х150 ГОСТ103-76 L=440 1
3 Полоса 6х50 ГОСТ103-76 12
4 Полоса 8х80 ГОСТ103-76 2
5 Полоса 8х80 ГОСТ103-76 2
6 Уголок 70х70х5 ГОСТ8509-86 4
7 Круг 20 ГОСТ2590-71 5
8 Болт М20х280 ГОСТ7798-70 1
9 Гайка М20 ГОСТ5915-70 8
10 Гайка М24 ГОСТ5915-70 5



Размеры узла крепления У-5

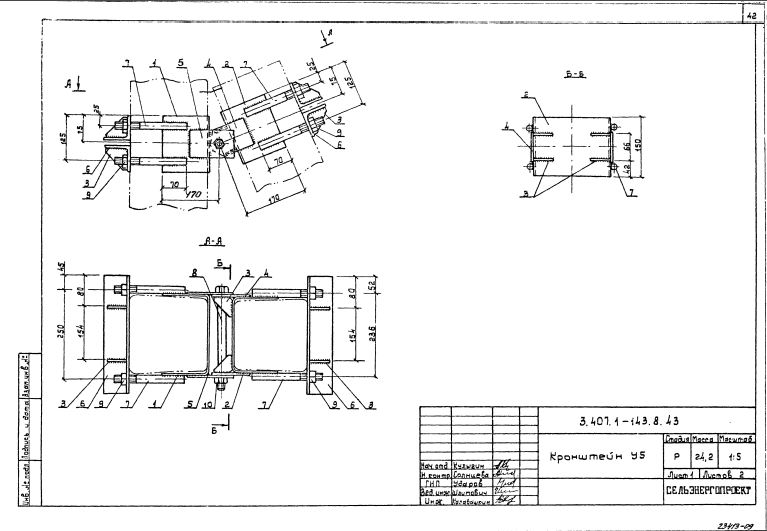

Чертеж узла крепления У-5

Варианты обозначения: узел крепления У-5, У5, У 5
