Кронштейн У-4 (3.407.1-143.8.42) 6,50 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 014046

Кронштейн У-4 (3.407.1-143.8.42) 6,50 кг

шт. 1 650,00руб. 1 650,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Кронштейн У-4 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.42).

Кронштейн У-4 применяется для монтажа подкосов на опорах воздушных ЛЭП номинальным напряжением 0,4 кВ и 10кВ. Узел может применяться с анкерными, ответвительными, угловыми и концевыми опорами в составе линий старых типовых проектов с  неизолированными проводами и новых проектов с изолированными и неизолированными проводами.

Спецификация кронштейна У-4

Позиция Наименование детали Количество Масса, кг
1 Полоса 8х80 ГОСТ103-76 L=540 1 6,50
2 Круг 20 ГОСТ2590-71 L=649 1
3 Уголок 70х70х5 ГОСТ8509-86 1
4 Болт М20х220 ГОСТ7798-70 1
5 Гайка М20 ГОСТ5915-70 3



Размеры кронштейна У-4

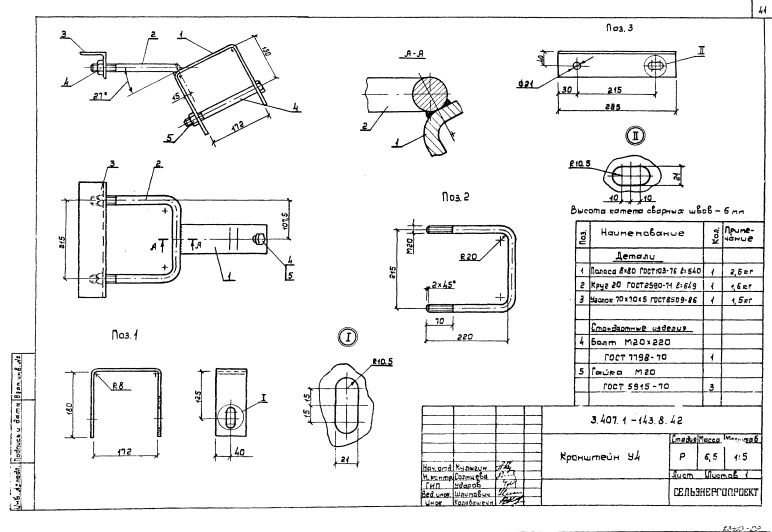

Чертеж узла крепления У-4

Варианты обозначения: кронштейн У-4, У4, У 4

****
