Узел крепления У-1

Товар Ед. Цена с НДС
Арт. 014043

Узел крепления У-1 (3.407.1-136.3-34) 7 кг

шт. 720,01руб.
Арт. 079912

Узел крепления У-1 (27.0002-40), 7,5 кг

шт. 779,00руб.

Узел крепления У-1 применяется при креплении подкосов, выполняемых при монтаже  опор воздушной ЛЭП напряжением 10 кВ различного вида (анкерных, угловых, ответвительных и концевых). Этот узел используется со стойками СВ105.

Спецификация узла крепления У-1

Позиция Наименование детали Количество Масса, кг
1 Полоса 8х80 ГОСТ103-76 L=560 1 7,00
2 Круг 20 ГОСТ2590-71 L=705 1
3 Уголок 70х70х5 ГОСТ8509-86 1
4 Болт М20х240 ГОСТ7798-70 2
5 Гайка М20 ГОСТ5915-70 3



Размеры узла крепления У-1

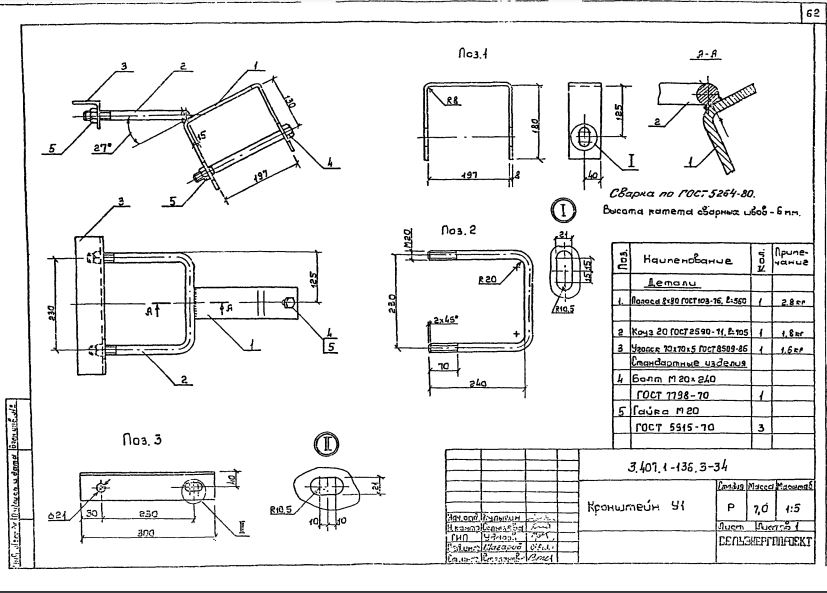

Чертеж узла крепления У-1

Варианты обозначения: узел крепления У-1, У1, У 1
