Узел крепления У-2

Товар Ед. Цена с НДС
Арт. 014044

Узел крепления У-2 (3.407.1-143.8.41), 20,6 кг

шт. 3 180,00руб.

Узел крепления У-2 применется при креплении подкосов, устанвливаемых при монтажеразличных типов опор (анкерных,  угловых, концевых и ответвительных) воздушных ЛЭП напряжением 10кВ.

Спецификация узла крепления У-2

Позиция Наименование детали Количество Масса, кг
1 Уголок 80х80х6 ГОСТ8509-86 2 20,60
2 Полоса 6х150 ГОСТ103-76 L=813 1
3 Полоса 6х50 ГОСТ103-76 2
4 Полоса 6х50 ГОСТ103-76 4
5 Круг 24 ГОСТ2590-71 4
6 Полоса 6х50 ГОСТ103-76 2
7 Болт М20х280 ГОСТ7798-70 1
8 Гайка М24 ГОСТ5915-70 5



Размеры узла крепления У-2

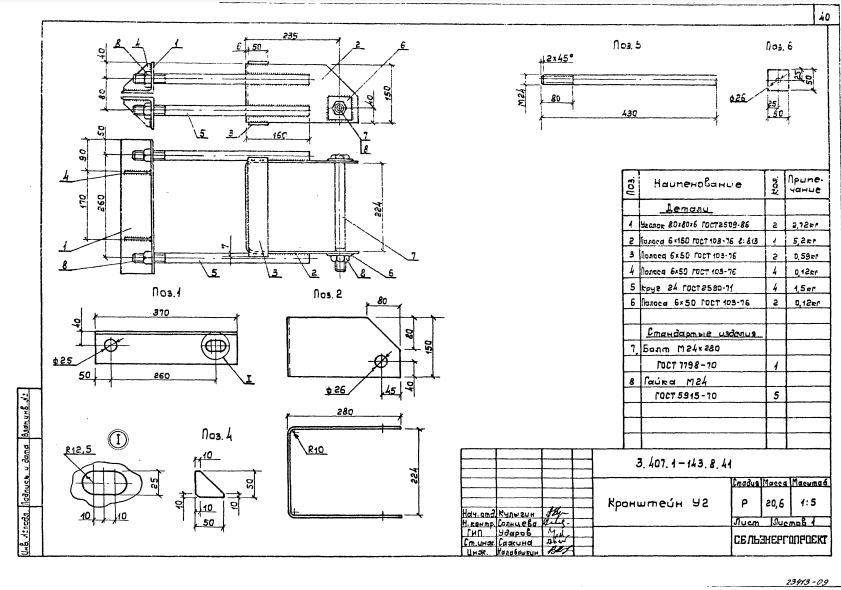

Чертеж узла крепления У-2

Варианты обозначения: узел крепления У-2, У2, У 2
