Оттяжка ОТ-4

Товар Ед. Цена с НДС
Арт. 014040

Оттяжка ОТ-4 (3.407.1-143.8.46, в сборе) 64 кг

шт. 14 555,50руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Оттяжка ОТ-4 предназначена для повышения надежности линий электропередач номинальным напряжением 6 кВ, в которых используются  одноцепные и двуцепные железобетонные опоры, в случае пересечения ЛЭП с инженерными сооружениями.

Оттяжки ОТ-4 осуществляют компенсацию значительных величин сил и моментов сил, возникающих пр монтаже ЛЭП такой конструкции. Применение оттяжек ОТ-4 позволяет достичь больших показателей эффективности и экономичности по сравнению с жесткими подпорками.


Спецификация оттяжки ОТ-4

Позиция Наименование детали Количество Масса, кг
1 Круг 15,5 ГОСТ 3064-80 L=11500 1 64,00
2 Круг 30 ГОСТ 2590-71 L=3700 1
3 Квадрат 26 ГОСТ 2591-71 L=370 1
4 Круг 24  ГОСТ 2590-71 L=2080 2
5 Полоса 20х140 ГОСТ103-76  1
6 Скоба СК16 ГОСТ2724-78 1
7 Зажим НС-140 -3 ГОСТ11725-74 2
8 Гайка М24 ГОСТ5915-70 8
9 Шайба 24 ГОСТ6958-78 4

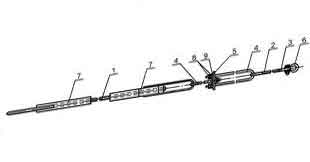

Размеры оттяжки ОТ-4

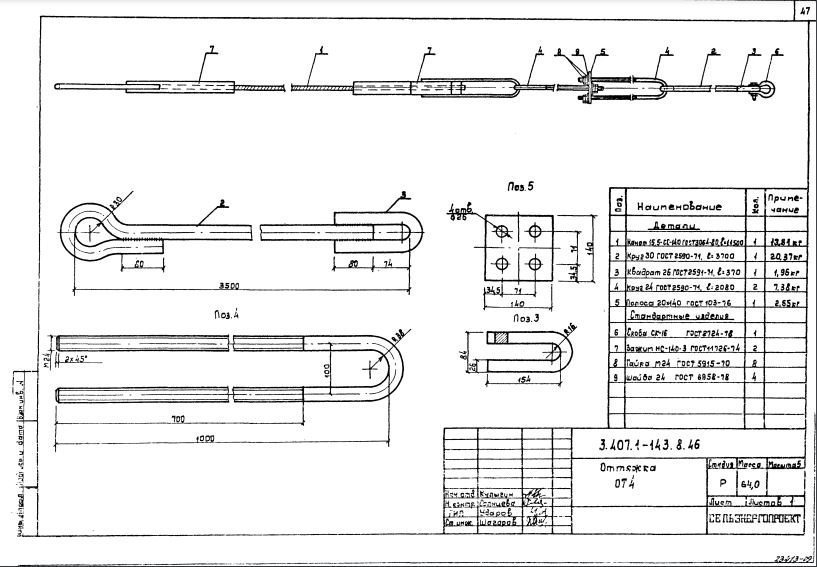

Чертеж оттяжки ОТ-4

Варианты обозначения: оттяжка ОТ-4, ОТ 4, ОТ4
