Оттяжка ОТ-3

Товар Ед. Цена с НДС
Арт. 014039

Оттяжка ОТ-3 (3.407.1-143.8.45), 9,6 кг

шт. 968,01руб.

Оттяжка ОТ-3 применяется для выравнивания стоек ЛЭП из железобетона номинальным напряжением 6 кВ и 10кВ,  длина которых 16,4 м (тип СВ 164-12). С помощью оттяжек выполняется компенсация сил и моментов сил, которые возникают при использовании стоек данной конструкции. По сравнению с жесткими подпорками, которые могут применяться при установке стоек ЛЭП, оттяжка ОТ-3  отличается эффективностью и экономичностью.



Спецификация оттяжки ОТ-3

Позиция Наименование детали Количество Масса, кг
1 Круг 14 ГОСТ 2590-71 L=1920 2 9,60
2 Полоса 6х70 ГОСТ103-76 L=560 2
3 Полоса 6х50 ГОСТ103-76  4
4 Болт М16х80 ГОСТ7798-70 2
5 Гайка М16 ГОСТ5915-70 2
6 Шайба 16 ГОСТ11371-78 4

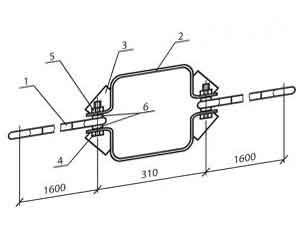

Размеры оттяжки ОТ-3

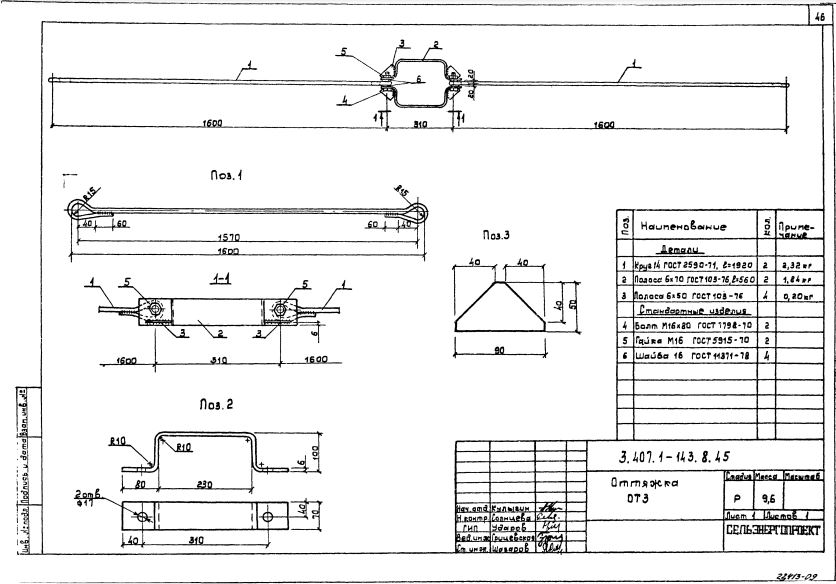

Чертеж оттяжки ОТ-3

Варианты обозначения: оттяжка ОТ-3, ОТ 3, ОТ3
