Надставка ТС-5

Товар Ед. Цена с НДС
Арт. 013900

Надставка ТС-5 (3.407.1-136.3.31) 35,3 кг

шт. 3 617,00руб.

Надставка ТС-5 устанавливается на опору, если требуется изменение ее высоты в случае пересечения воздушных ЛЭП с различными инженерно-техничсекими сооружениями и другими линиями. Надставка может использоваться на ЛЭП нооминальным напряжением 6 кВ - 10 кВ с изолированными и неизолированными проводами.

.

Спецификация надставки ТС-5

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ8509-86 4 35,30
2 Уголок 50х50х5 ГОСТ8509-86 4
3 Круг 16 ГОСТ2590-71 10
4 Круг 6 ГОСТ2590-71 1
5 Полоса 5х50 ГОСТ103-75 8
6 Болт М16*260 ГОСТ7798-70 4
7 Гайка М16 ГОСТ5915-70 24



Размеры надставки ТС-5

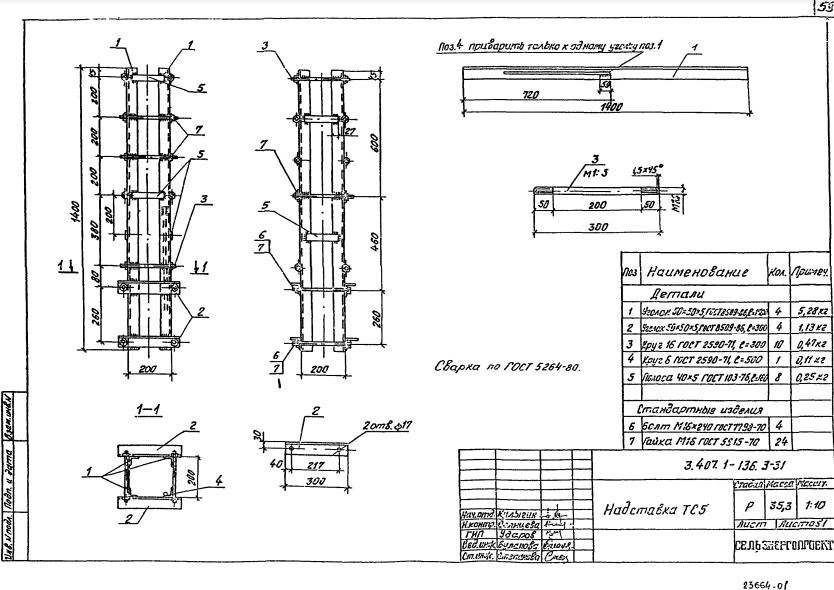

Чертеж надставки ТС-5

Варианты обозначения: надставка ТС-5, TС5, TС-5
