Надставка ТС-1

Товар Ед. Цена с НДС
Арт. 013896

Надставка ТС-1 (3.407.1-143.8.23) 76,5 кг

шт. 6 885,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Надставка ТС-1 применяется при пересечении высоковольтной воздушнолй ЛЭП с различными инженерными сооружениями и другими линиями напряжением 6 кВ, 10 кВ. Применение надставки обеспечивает безопасность эксплуатации линии в местах пересечения путем изменения высоты опоры.



Спецификация надставки ТС-1

Позиция Наименование детали Количество Масса, кг
1 Уголок 80х80х6 ГОСТ8509-86 2 76,50
2 Уголок 70х70х5 ГОСТ8509-86 1
3 Уголок 70х70х5 ГОСТ8509-86 1
4 Уголок 50х50х5 ГОСТ8509-86 2
5 Уголок 50х50х5 ГОСТ8509-86 4
6 Круг 10 ГОСТ2590-71 1
7 Круг 10 ГОСТ2590-71 12
8 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 6

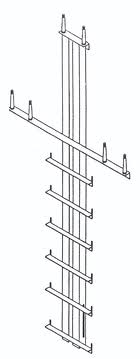

Размеры надставки ТС-1

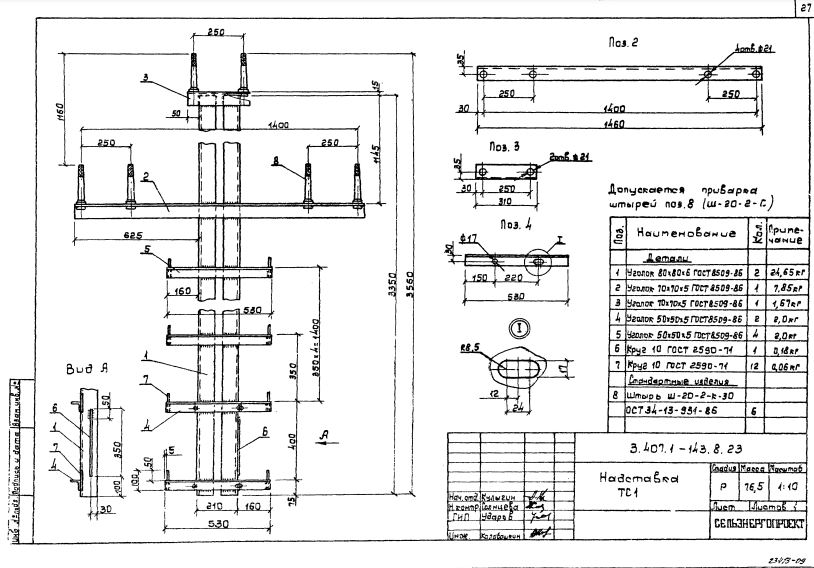

Чертеж надставки ТС-1

Варианты обозначения: надставка ТС-1, TС1, TС-1
